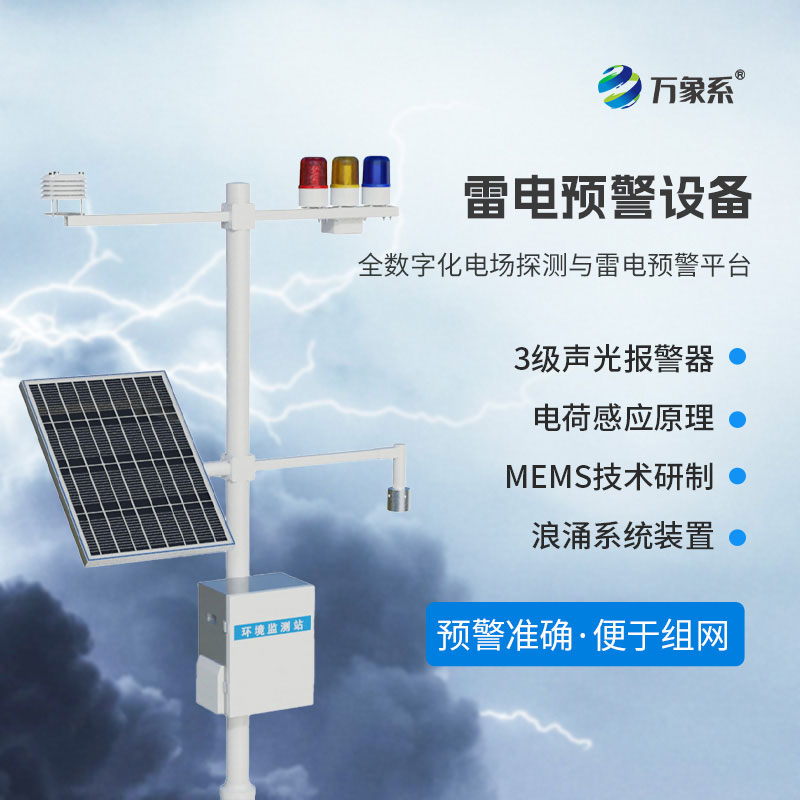

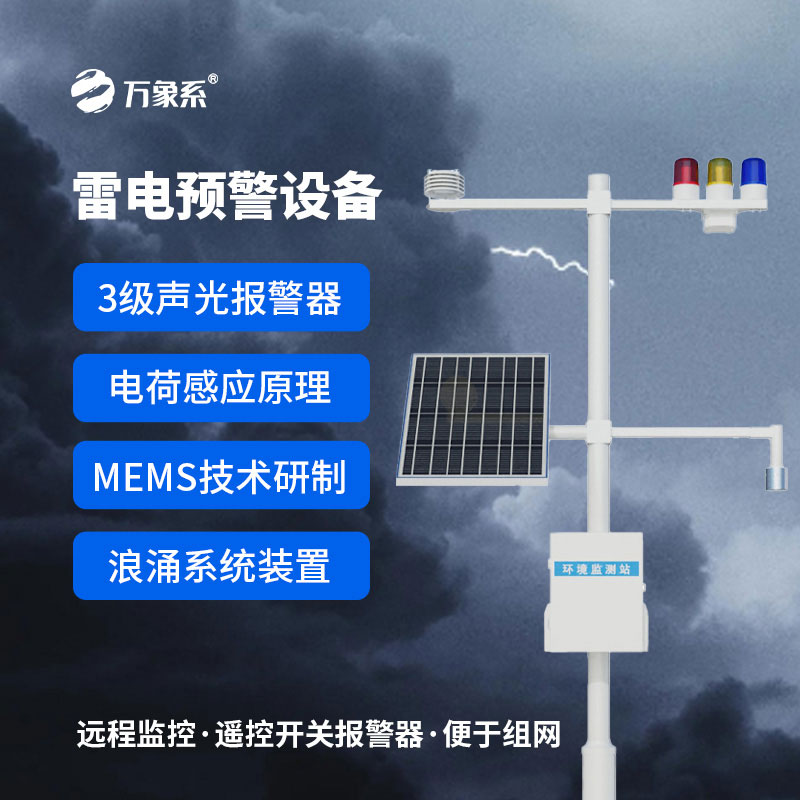

雷电监测预警系统

　　一、产品简介

　　雷电预警系统是全数字化电场探测与雷电预警平台，其核心电场探测结构基于电荷感应原理、采用MEMS(微机电系统)技术研制，无电机等易磨损可动机械部件，具有体积小、功耗低、可靠性高、易于集成等突出优点。该系统采用电场微分结合门限阈值优化雷电预警算法，与常规采用的门限阈值方法相比较，大概率规避人为干扰(雨天/大风/雪天/扬尘)等引起的误报问题，进一步提高了预警的准确度。雷电预警系统预警准确、便于组网、安装方便，主要面向航天国防、气象、石油石化、电网、景区、矿山、油库、军事等领域大气电场探测和雷电局域短时预警的应用需求。

　　二、产品构成

　　1.雷电预警探头

　　2.数据处理主机

　　3.太阳能供电系统

　　4.防直击雷系统

　　5.浪涌系统

　　6.接地系统

　　7.选配功能，温度、湿度、升降避雷针

　　三、产品特点

　　1.用户可以将雷电预警系统探头与电脑连接，从而达成远程监控的目的

　　2.通过对数据的分析，对雷云静电场强度和极性变化做出更准确的判断

　　3.本系统可以与声光报警系统相连接

　　4.系统软件具备了完善的网络传输功能;数据的传输完全遵循网络协议

　　5.配套中央监控软件，用户可通过一台PC机进行监控使用

　　四、技术参数

　　五、安装注意事项

　　1.雷电预警探头应在晴天进行安装

　　2.雷电预警探头应安装于无遮挡以及周边无遮挡物的户外

　　3.不得安装在发电机排气出口处、电线杆旁及高压线下

　　4.在非正常情况下，在突起于地面、靠近天线杆或其他设备时，场强及其测试数据有可能会被干扰

　　5.有线方式下，室外电场仪探头至室内主机的布线距离不建议超过100米

　　6.更多详情请咨询本公司

　　7.如有参数更新，恕不另行通知，技术解释权归本公司所有

　　六、安装步骤

　　1.从箱子取出全套雷电预警系统

　　2.将支架固定到指定安装位置，用螺栓固定

　　3.将避雷针顶部的接闪尖连接接地线，另外一端接地线从支架内部引入，从支架底部孔引出，将接地极及其他接地装置安装完毕后，将避雷针接地线连接

　　4.将大气电场仪探头的线从支架内部引入，从支架中间的孔引出，接入到主控箱，主控箱内有三根线，按照颜色连接，并做好绝缘处理

　　5.将太阳能板固定到支架上，将太阳能线按照颜色接入到引出的电源线上

　　6.在控制室内将控制箱在合适的位置安装，一般选择挂墙。将报警器的线接入到控制箱，按照颜色与控制箱连接。将220V电源接入到空开上

　　7.从前端主控箱按照接口引出一根网线，一根控制线，接入控制室内的控制箱，按照接口将网线、控制线接入

　　8.将主控箱开关、室内控制箱开关电源打开

　　9.打开电脑，将主控箱IP输入电脑即可
