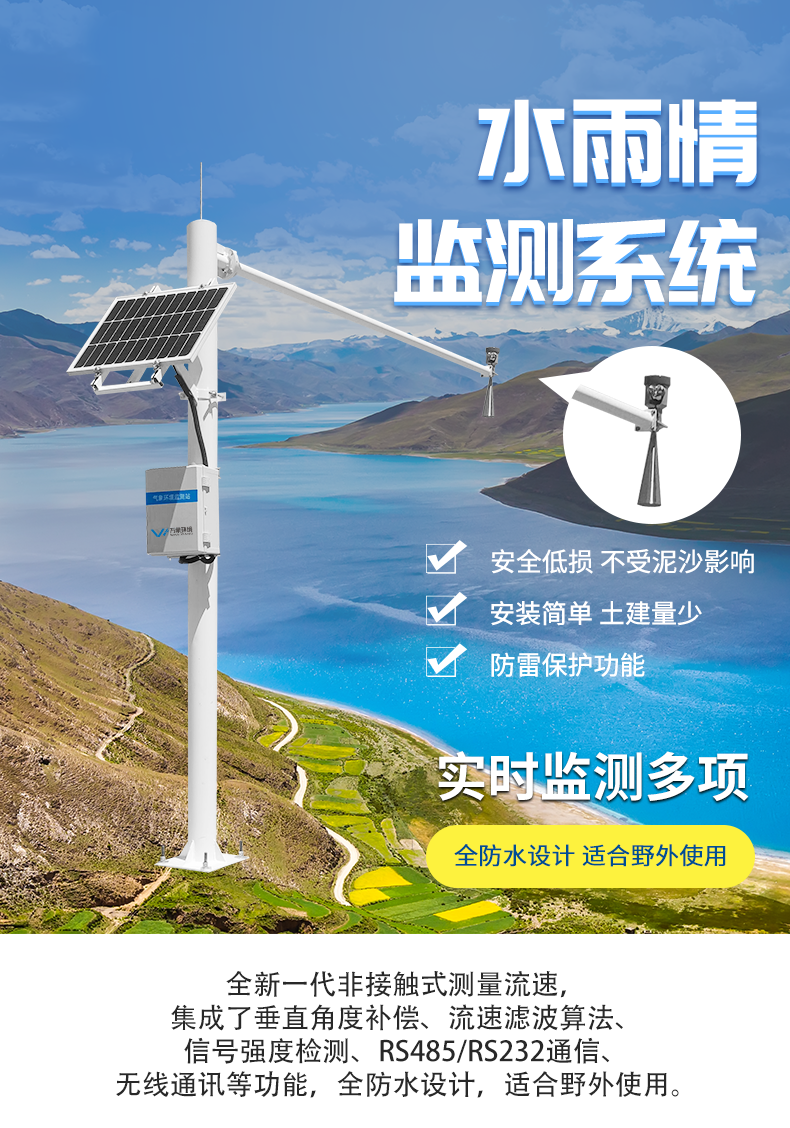

水雨情自动监测系统

一、 水雨情自动监测系统产品概述

     水雨情自动监测系统又称水雨情监测系统，水位监测系统，水雨情自动监测系统适用于多种测量条件，不受腐蚀、泡沫影响，可以输出流速、水位、流量的测量数据，可应用于江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等水位和雨量测量。

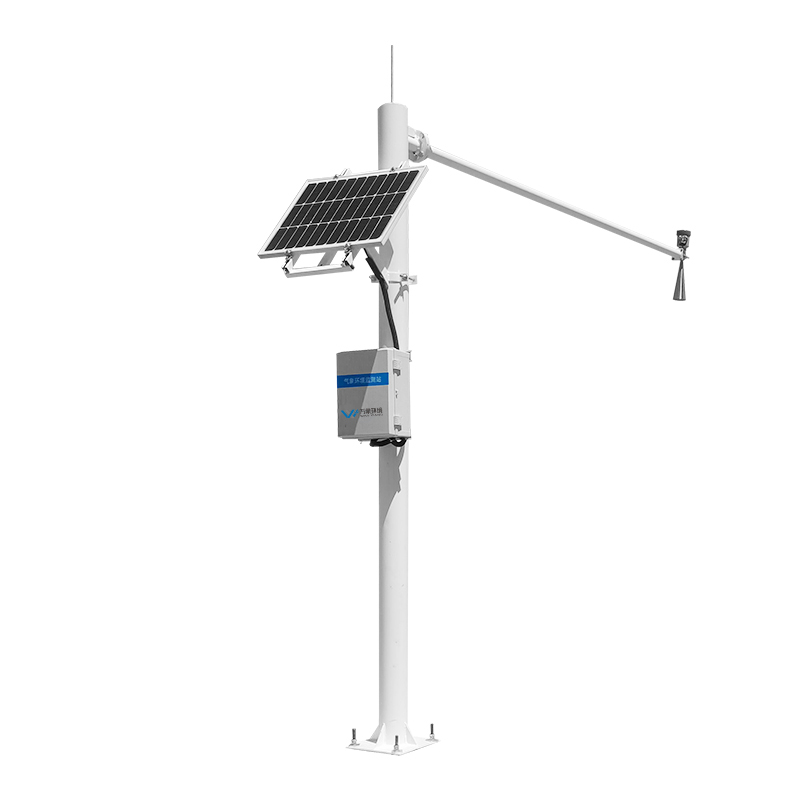

　　WX-SW2是一款基于微波技术的全自动水文在线监测系统(具备省级CMA证书)，可同时测量渠道内水位、降雨量。它采用先进的K波段平面雷达技术，通过非接触的方式测量水体的水位和降雨量，根据内置的软件算法，计算并输出实时断面流量及累计流量;可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量;该产品具有功耗低、体积小巧、可靠性高、维护方便的特点;测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

　　二、 水雨情自动监测系统应用领域

　　1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等水位和雨量测量。

　　2、辅助水处理作业，如城市供水、排污监测等。

　　3、流量计算、入水排水流量监测等。

　　三、 水雨情自动监测系统产品特点

　　1、非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响。

　　2、适用于多种测量条件，不受腐蚀、泡沫影响，可以输出流速、水位、流量的测量数据。

　　3、流速和水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。

　　4、方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

　　5、不受大气中水蒸汽、温度和压力变化的影响

　　四、 水雨情自动监测系统监测平台

　　1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

　　2、支持多帐号、多设备登录

　　3、支持实时数据展示与历史数据展示仪表板

　　4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

　　5、支持短信报警及阈值设置

　　6、支持地图显示、查看设备信息。

　　7、支持数据曲线分析

　　8、支持数据导出表格形式

　　9、支持数据转发，HJ-212协议，TCP转发，http协议等。

　　10、支持数据后处理功能

　　11、支持外置运行javascript脚本

　　五、 水雨情自动监测系统概要指标

　　供电电压：100mA(工作)，<1mA(休眠);

　　工作电压：12V供电

　　运行温度：-35℃~60℃;

　　存储温度：-40℃~60℃;

　　野外防护等级：IP68

　　信号输出：RS485/MODBUS协议;

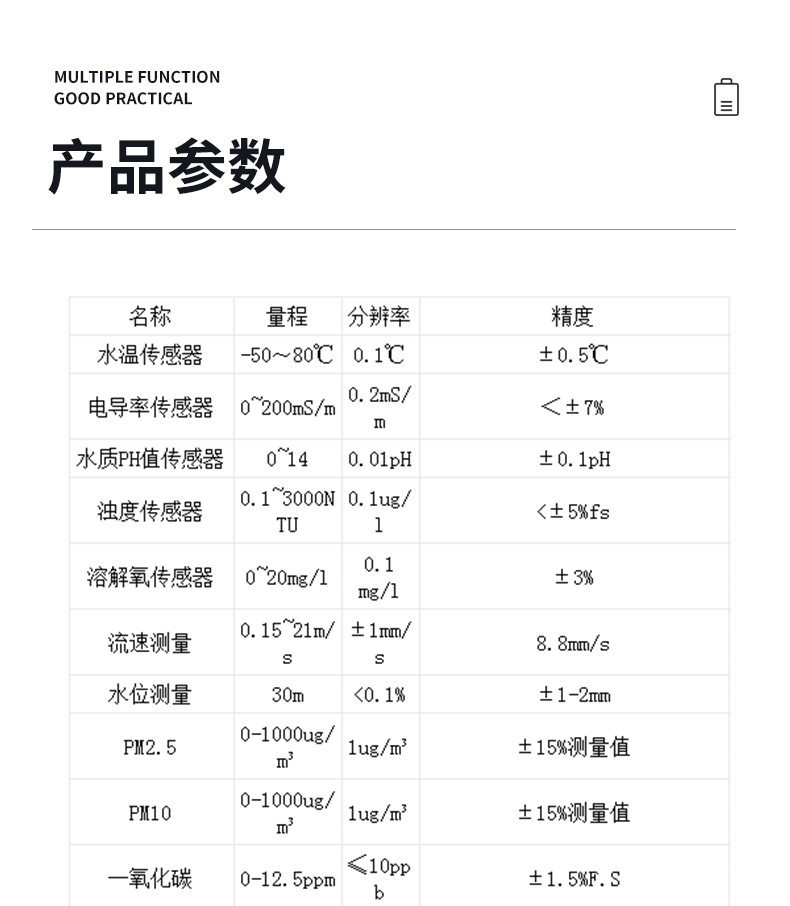

　　六、 水雨情自动监测系统技术参数

　　水位测量

　　测距范围：0-30米

　　测距精度：±1cm

　　测距分辨率：1mm

　　间隔时间：1-5000min

　　雨量监测

　　测量范围：雨强0～4mm/min

　　测量精度：±0.2mm

　　分辨率：0.2mm

　　承雨口径：φ200mm

　　供电方式：太阳能电池板+蓄电池组合供电

　　太阳能功率：10W/30W(选配)

　　蓄电池参数：DC3.7V 10Ah

　　支架高度：立杆4米 横臂3米

　　工作环境：-30℃～80℃(不结冰状态)

　　七、 水雨情自动监测系统安装注意事项

　　1、安装环境

　　测验渠段内无巨大块石阻水，无巨大漩涡、乱流等现象

　　测验渠段宜顺直、稳定、水流集中

　　测验渠段需硬化处理，测量断面宜规整

　　测验渠段应保持顺畅，防止漂浮物堆积

　　2、安装高度

　　建议安装高度3-4米

　　3、流速计安装方向

　　流速计波束建议朝来水方向
