更新时间:2023-07-21
产品型号:WX-SY1
产品价格:电议
产品品牌:万象环境

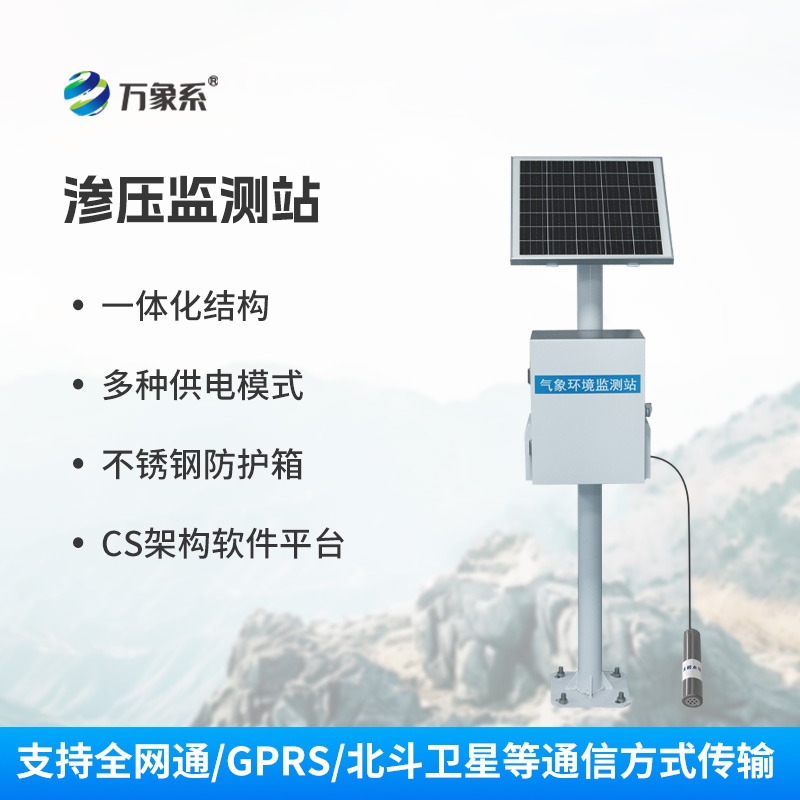

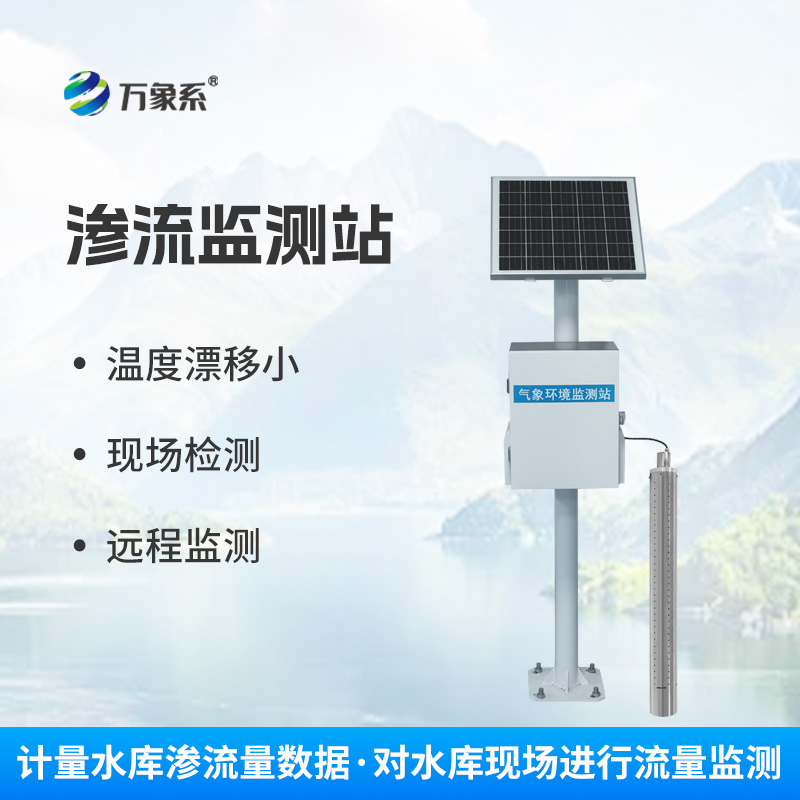

渗压渗流监测系统又称渗压监测站,地下水位渗流监测站,渗压渗流监测系统是一种用于监测地下水渗流和压力变化的系统,可以应用于地下工程、环境保护、地质灾害预防等领域,对于保障工程安全和稳定性具有非常重要的作用。

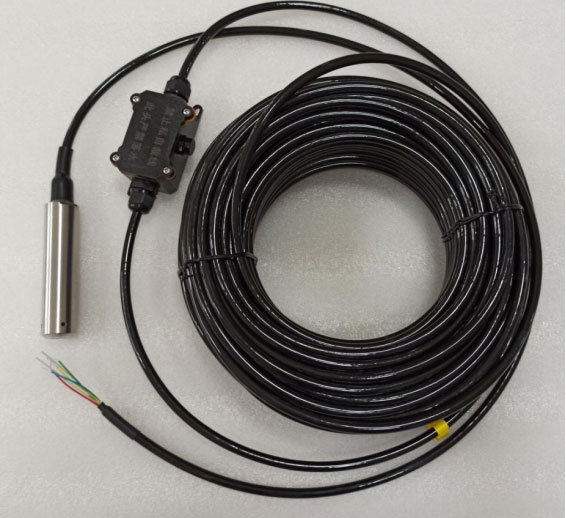

WX-SY1型压阻式渗压计( 压阻式孔隙水压力计)是一种用于水位和水温测量的水文仪器,是通过多年生产工艺技术的积累,采用先进的混合信号处理技术研发,克服了传统模拟电路模块的缺点,可以实现全量程数字化线性校正,全温区数字化温度误差补偿;补偿参数存储在非易失存储器中,多重安全保护机制,避免了因校准参数丢失而导致产品无法使用;电路模块带有电源监控、看门狗监视功能,投入式结构全不锈钢密封,大幅提高了产品的可靠性。
WX-SY1型压阻式渗压计( 压阻式孔隙水压力计)特点:
l 高稳型:高品质高稳定性压力感测元件
l 精度高:水位精度0.1%F.S,分辨力1mm;温度 精度±0.5°C,分辨率0.01°C。
l 功耗低:智能电源管理设计,采集功耗3-4MA
l 功能全:水位、水温、水压等要素同时实时监测
l 气压补偿:采用大气压直接测量补偿方式(可选绝压)
l 信号标准:RS485接口MODBUS-RTU标准通信协议
l 防护等级:全不锈钢密封结构,IP68防护
l 温度补偿:全量程数字化校准,全温区温度误差补偿
l 传感器电气特性:有过电压保护、浪涌电压保护及电源极性反接保护,避免操作失误引起的电气损坏
1.2应用领域
WX-SY1型压阻式渗压计( 压阻式孔隙水压力计)主要应用领域有:
l 地下水位水温数据监测
l 大坝安全渗压、液位监测
l 水库、大坝水位实时监测
l 湖泊、地表径流水位监测
l 无人值守水文监测站点
l 罐体内液位实时监测
l 工业控制系统现场液位监测
1.3产品规格
基本规格
压阻式渗压计( 压阻式孔隙水压力计) |
外形尺寸 |
φ26mm 长度134mm |
基本性能参数
表1-3基本性能参数说明
参数项 |
说明 |
|
主要性能指标 |
敏感元件 |
压阻硅 |
量程 |
0~10m H₂O…0~200m H₂O |
|
水位精度 |
0.1%F.S/0.25%F.S/0.5%F.S |
|
水位分辨力 |
1mm |
|
稳定性 |
0.1%F.S/年 0.25%F.S/年 0.5%F.S/年 |
|
过载 |
2X F·S |
|
温度精度 |
±0.5℃ |
|
温度分辨率 |
0.01℃ |
|
电气特性 |
温补范围 |
0~50℃ |
工作温度 |
-10~80℃ |
|
供电电压 |
DC5~30V (典型24V) |
|
电源保护 |
防反接、过电压保护 |
|
输出方式 |
RS485数字信号/MODBUS-RTU协议128个变送器节点 |
|
结构特性 |
壳体材质 |
316L不锈钢 |
测量介质 |
流体介质 |
|
电缆材质 |
聚氨脂或聚氯乙烯 |
|
电缆规格 |
Φ7.6mm导气屏蔽双钢丝线缆, |
|
环境特性 |
防护等级 |
IP68 |
重量 |
约250克(不含线缆) |
|
环境振动: |
承受GB/T9359所规定振动试验 |
|
自由跌落 |
承受GB/T9359所规定的跌落试验 |
|
电磁环境 |
符合GB/T17626.8第3级 |
|
平均无故障时间 |
不小于30000h |
