太阳辐射检测仪

一、太阳辐射检测仪产品简介

太阳辐射检测仪又称太阳总辐射检测仪，总辐射记录仪 ，太阳辐射检测仪主要用于测量太阳总辐射通量密度，具有体积小，可移动，全封装，安装便捷，操作简单，单人可安装的特点，非常方便到不同环境进行监测，可用于评估光伏电站选址的辐射资源潜力，计算光伏组件理论发电量

WX-BF1太阳总辐射测定仪是一款高集成、低功耗、可快速安装、便于野外监测使用的高精度自动气象观测设备。

该设备免调试，可快速布置，适用于各类应急气象短期观测、移动气象监测等气象数据的获取。广泛运用于气象、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳辐射能量的测量。

本产品符合ISO9060和WMO世界气象组织规范(CIMO Guide)技术规范要求。

本产品符合中国气象最新标准《GB∕T 19565-2017总辐射传感器》要求。

二、太阳辐射检测仪产品特点

1.体积小，可移动，方便到不同环境进行监测

2.全封装，安装便捷，操作简单，单人徒手可安装

3.GPRS联网

4.可与移动端设备连接，随时随地可查看检测数据

5.支持modbus485传感器扩展

6.内置大容量锂电，超长待机

7.配套物联网数据展示、存储、分析平台

三、太阳辐射检测仪技术指标

1.内置接口

modbus485接口：GX-12-4P航空插头，输出供电电压12V

设备配置接口：GX-12-4P航空插头，输入电压5V

采集器供电接口：GX-12-4P,输入电压8-16V，带RS485输出json数据格式

2.供电

内置锂电池供电：DC12V±0.5V峰值电流10A

锂电池：12000maH DC10.8-12.6V

工作时长：持续24*9小时（9日）

充电器：12.6V/5A

3.参数

工作环境：-10~+45℃，湿度≤100%无凝露

通信方式：支持modbus485，json数据输出

工作电流：＜170mA

外置传感器协议：modbus485

外置传感器最大数量扩展：5

外置传感器电压：12V

数据上传间隔：60s-3600s

传感器参数

响应时间：≤20S

年稳定性：≤±3%

零点漂移：≤10 W/m²

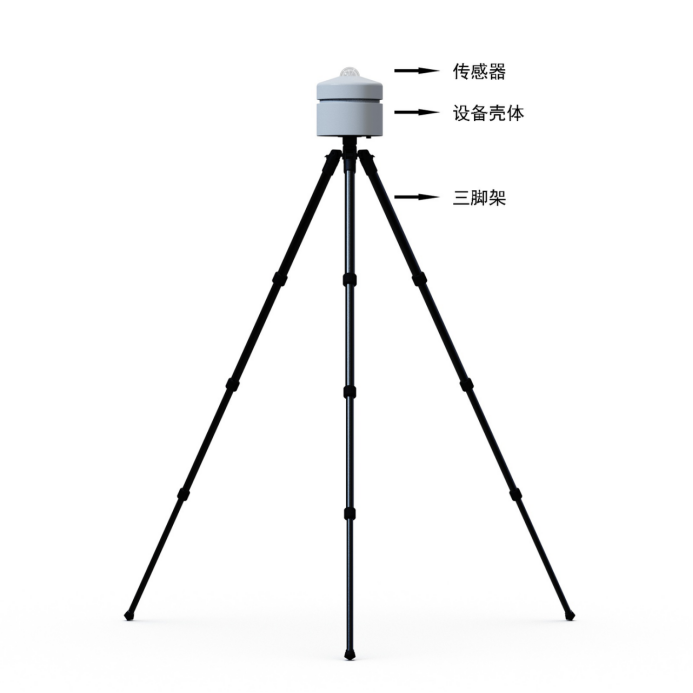

四、产品结构图

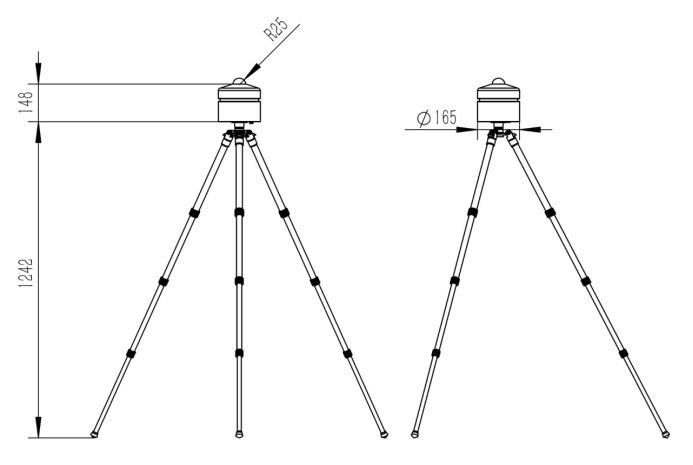

五、产品尺寸图

六、上位机软件介绍

1.PC单机版数据接收、存储、查看、分析软件

2.支持串口数据接收、处理、展示

3.支持json字符串

4.可存储历史数据

5.支持自助增加、删除、修改监测参数的协议、名称、图标等

6.支持数据后处理功能

七、安卓APP介绍

1.安卓单机版数据接收、存储、查看、分析软件

2.支持蓝牙数据接收

3.手机休眠后软件后台接收、处理

4.json数据自动添加设备

5.支持历史数据查看、分析、导出表格，支持曲线展示、单数据点查看。

6.支持数据后处理功能

八、云平台介绍

1.CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2.支持多帐号、多设备登录

3.支持实时数据展示与历史数据展示仪表板

4.云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5.支持短信报警及阈值设置

6.支持地图显示、查看设备信息。

7.支持数据曲线分析

8.支持数据导出表格形式

9.支持数据转发，TCP转发，http协议等。

10.支持数据后处理功能
