5米雪深监测站

5米雪深监测站

更新时间:2023-06-14

产品型号:WX-XS3

产品价格:电议

产品品牌:万象环境

5米雪深监测站又称雪深监测站,激光雪深监测站,5米雪深监测站采用激光对雪的识别与测量技术,克服超声波,电磁波,重量等类型传感器对雪无法识别的缺点,从而达到极高的检测精度。通过监测所在位置的距离,得出雪的厚度,分析出单位时间的降雪。
产品详情

5米雪深监测站

5米雪深监测站

5米雪深监测站

5米雪深监测站

5米雪深监测站

5米雪深监测站

5米雪深监测站又称雪深监测站,激光雪深监测站,5米雪深监测站采用激光对雪的识别与测量技术,克服超声波,电磁波,重量等类型传感器对雪无法识别的缺点,从而达到极高的检测精度。通过监测所在位置的距离,得出雪的厚度,分析出单位时间的降雪。

一、5米雪深监测站产品介绍

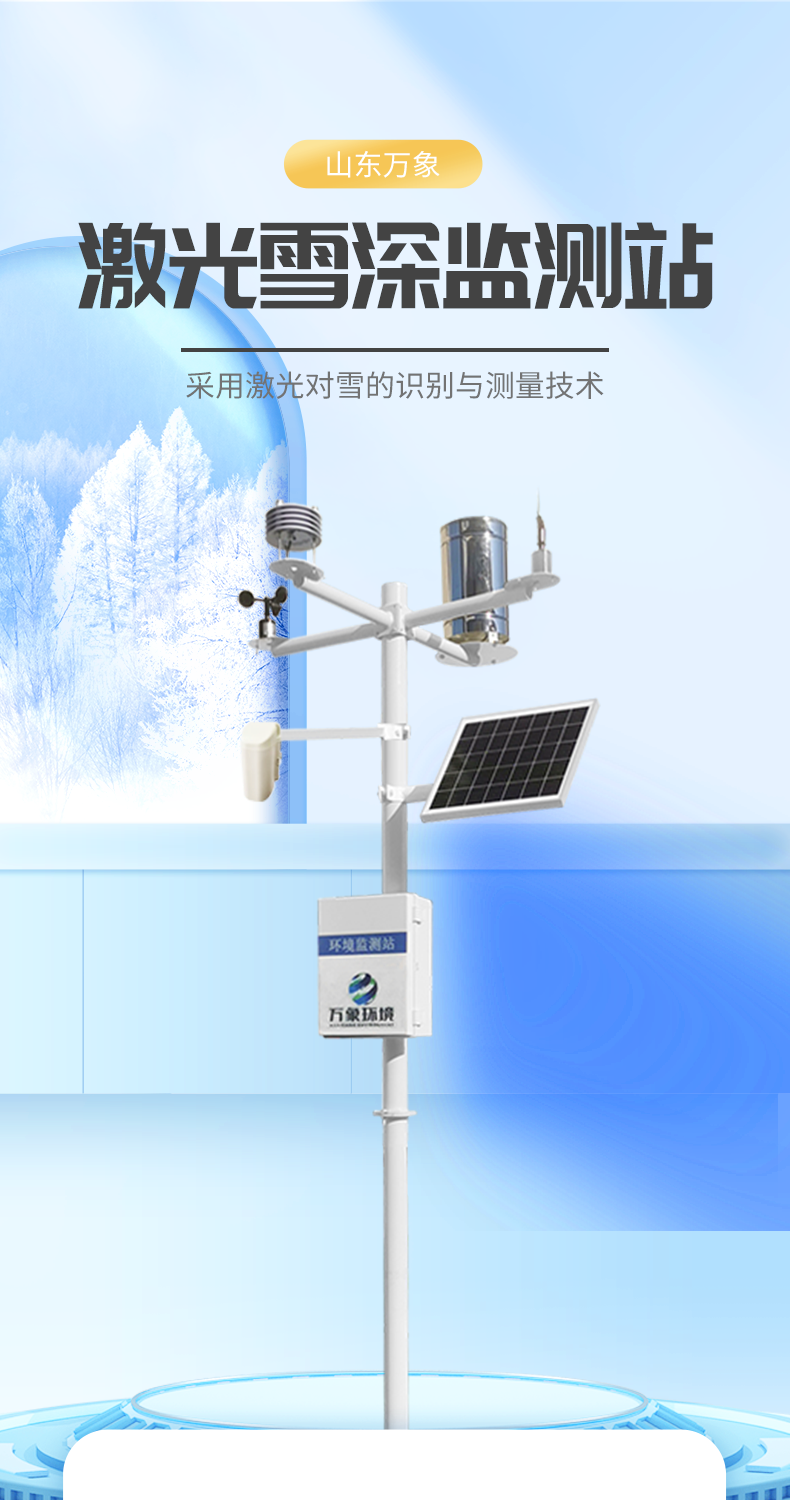

万象公司推出WX-XS3型激光雪深监测站,采用激光对雪的识别与测量技术,克服超声波,电磁波,重量等类型传感器对雪无法识别的缺点,从而达到极高的检测精度。通过监测所在位置的距离,得出雪的厚度,分析出单位时间的降雪。该设备可做独立的自动雪深监测报警系统,也可组网,形成多元化的网络监测。

应用范围:广泛应用于气象站、港口码头安全监测、道路交通安全监测,航空监测,建筑安全监测,农业生产监测,水文水利等诸多领域。

测量原理:雪深传感器采用相位式激光测距仪原理测量积雪深度,相位是激光测距是用无线电波段的频率,对激光束进行幅度调制并测定调制光往返测线一次所产生的相位延迟,再根据调制光的波长,换算此相位延迟所代表的距离。即用间接方法测定出光经往返测线所需的时间,从而求解出积雪深度。

二、5米雪深监测站产品特点

1、低功耗采集器:静态功耗小于50uA

2、标配GPRS联网、支持扩展蓝牙、有线传输

3、安卓7寸触屏,版本:4.4.2、四核Cortex™-A7,512M/4G

4、支持modbus485传感器扩展

5、太阳能充电管理MPPT自动功率点跟踪

6、三米碳钢支架,两节对接

7、短信报警,超限后向指定的手机上发送短信

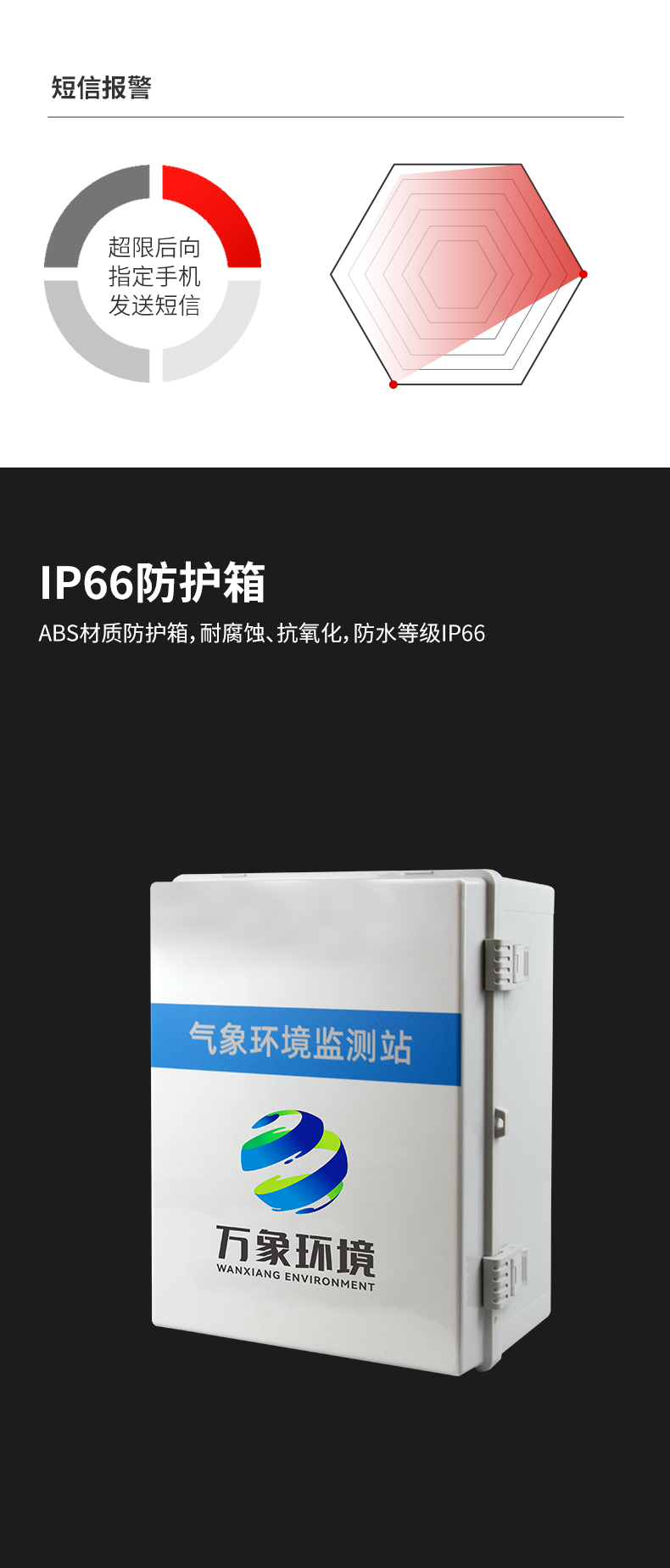

8、ABS材质防护箱,耐腐蚀、抗氧化,防水等级IP66


三、5米雪深监测站系统组成

激光雪深传感器、主机、立杆支架、太阳能供电系统、云平台

四、5米雪深监测站技术参数

1、采集器供电接口:GX-12-3P插头,输入电压5V,带RS232输出Json数据格式,采集器供电:DC5V±0.5V峰值电流1A,

2、传感器modbus、485接口:GX-12-4P插头,输出供电电压12V/1A,设备配置接口:GX-12-4P插头,输入电压5V

3、太阳能供电、配置铅酸电池,可选配30W 20AH/50W 40AH/100W 100AH.充电控制器:150W,MPPT自动功率点跟踪,效率提高20%

4、数据上传间隔:30s-65535s可调

5、7寸安卓触屏,屏幕尺寸:1024*600 RGB LCD

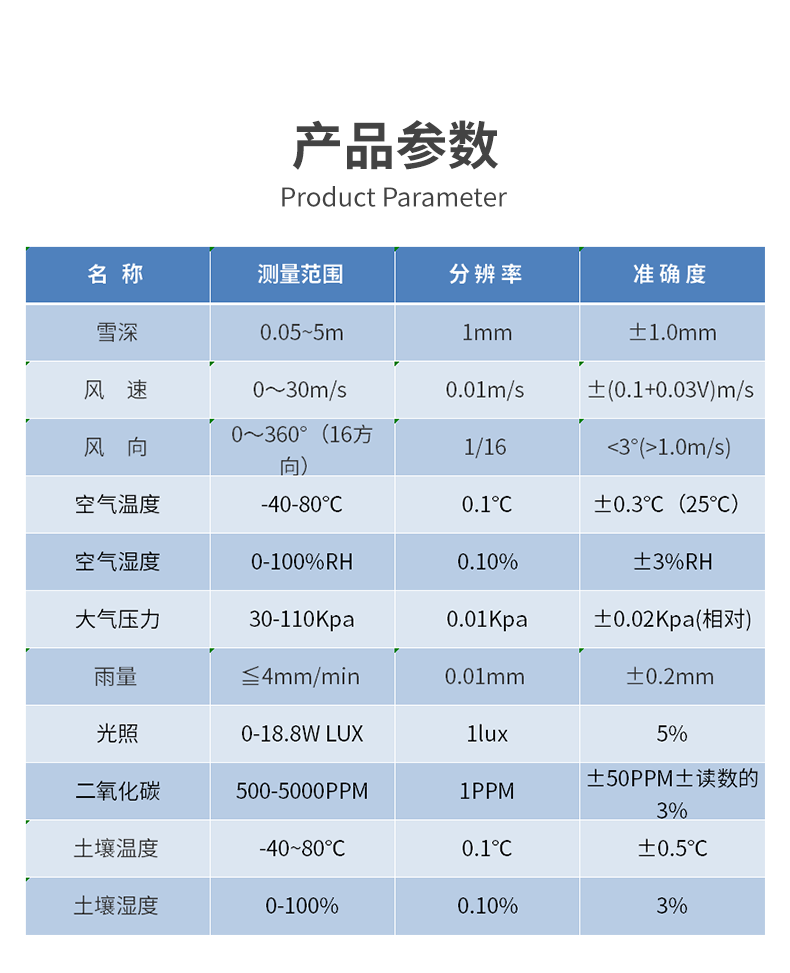

6、部分传感器技术参数

名   称

测量范围

分 辨 率

准 确 度

雪深

0.05~5m

1mm

±1.0mm

风 速

0~30m/s

0.01m/s

±(0.1+0.03V)m/s

风 向

0~360°(16方向)

1/16

<3°(>1.0m/s)

空气温度

-40-80℃

0.1℃

±0.3℃(25℃)

空气湿度

0-100%RH

0.10%

±3%RH

大气压力

30-110Kpa

0.01Kpa

±0.02Kpa(相对)

雨量

≦4mm/min

0.01mm

±0.2mm

光照

0-18.8W LUX

1lux

5%

二氧化碳

500-5000PPM

1PPM

±50PPM±读数的3%

土壤温度

-40~80℃

0.1℃

±0.5℃

土壤湿度

0-100%

0.10%

3%

五、云平台介绍

1、CS架构软件平台,支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储,稳定可靠,易于扩展,负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

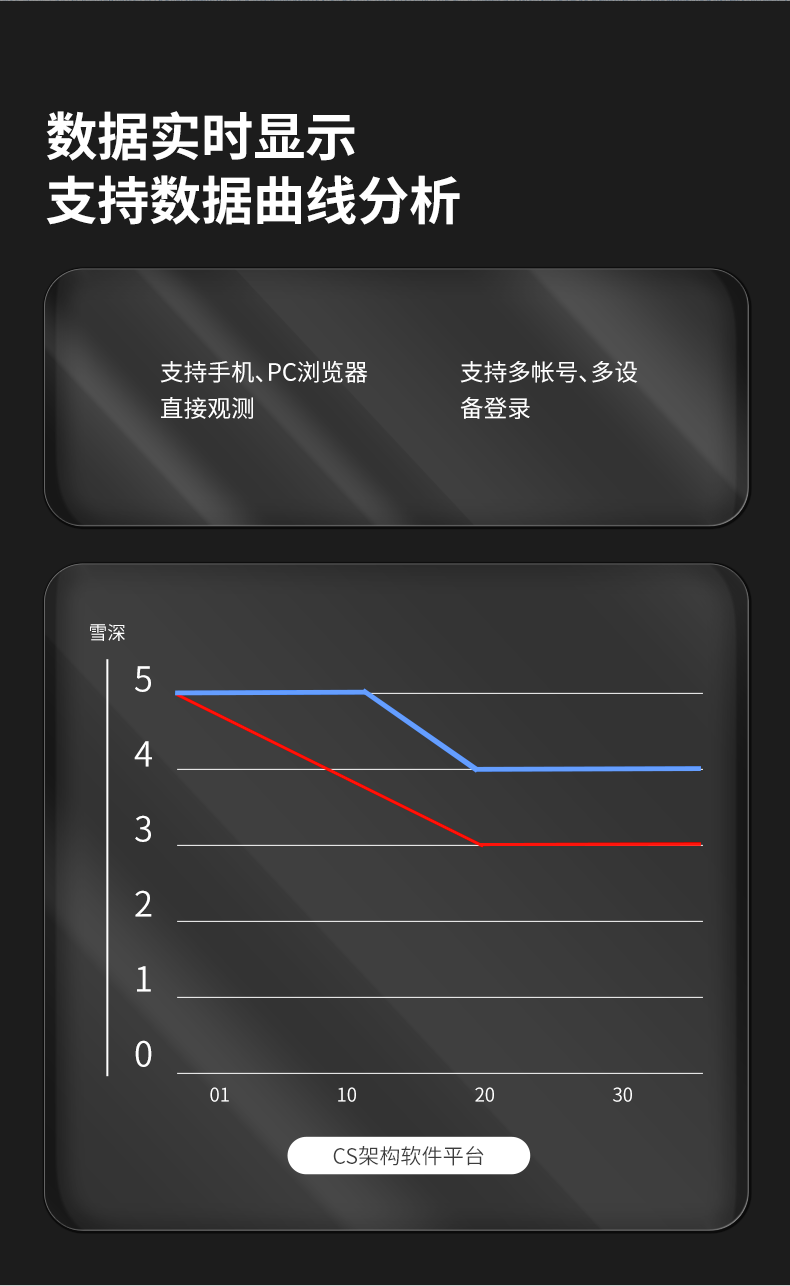

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发,HJ-212协议,TCP转发,http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本
