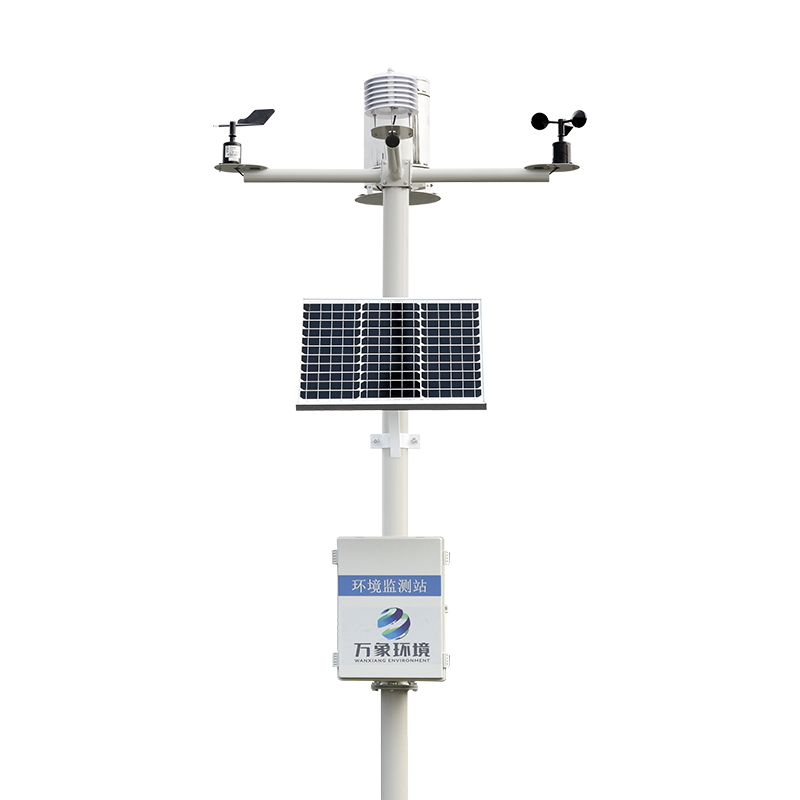

六要素自动气象站

六要素自动气象站

产品型号:WX-CQ6

产品价格:电议

产品品牌:万象

WX-CQ6小型自动气象站(具备省级CMA证书)是一款集多功能于一体、低功耗、可快速安装、便于野外监测使用的高精度气象观测设备。
产品详情

自动气象站详情图

气象环境监测站介绍

自动气象站配置传感器

自动气象站配置

自动气象站的应用

自动气象站参数

自动气象站云平台

自动气象站方案

自动气象站的配件

  一、产品简介

  WX-CQ6小型自动气象站(具备省级CMA证书)是一款集多功能于一体、低功耗、可快速安装、便于野外监测使用的高精度气象观测设备。

  该设备由气象传感器,采集器,太阳能供电系统,立杆支架,云平台五部分组成。免调试,可快速布置,广泛运用于气象、农业、林业、环保、海洋、机场、港口、科学考察、校园教育等领域。

  二、产品特点

  1、低功耗采集器:静态功耗小于50uA

  2、标配GPRS联网、支持扩展蓝牙、有线传输

  3、7寸安卓触屏,版本:4.4.2、四核Cortex™-A7,512M/4G

  4、支持modbus485传感器扩展

  5、太阳能充电管理MPPT自动功率点跟踪

  6、三米碳钢支架,两节法兰盘对接

  7、可短信报警,超限后向指定的手机上发送短信

  8、ABS材质防护箱,耐腐蚀、抗氧化,防水等级IP66

  三、技术参数

  1)采集器供电接口:GX-12-3P插头,输入电压5V,带RS232输出Json数据格式,采集器供电:DC5V±0.5V峰值电流1A,

  2)传感器modbus、485接口:GX-12-4P插头,输出供电电压12V/1A,设备配置接口:GX-12-4P插头,输入电压5V

  3)太阳能供电、配置铅酸电池,可选配30W 20AH/50W 40AH/100W 100AH.充电控制器:150W,MPPT自动功率点跟踪,效率提高20%

  4)数据上传间隔:30s-65535s可调

  5)7寸安卓触屏,屏幕尺寸:1024*600 RGB LCD

  6)部分传感器参数

名   称测量范围分 辨 率准 确 度
环境温度-40~+60℃0.1℃±0.3℃
相对湿度0~100%RH0.10%±2%
光照强度0-200000Lux1Lux±2%
大气压力300~1100KPa0.1KPa±0.3hPa
露点温度-20~+50℃0.1℃±0.5℃
土壤温度-50~+80℃0.1℃≤±0.2℃
土壤湿度0~100%0.10%±2%
土壤盐分0-20ms±0.1ms±2%
土壤PH0-140.1±0.2%
风 向0~360°(16方向)1/16<3°(>1.0m/s)
风 速0~70m/s0.1m/s±(0.3+0.03V)m/s
雨  量≦4mm/min0.01mm±0.2mm
紫外辐射 0~70W/㎡ 1W/㎡ ±2% W/㎡
日照时数 0~24h 0.1 h ±2%h
总辐射0-2000W/m20.1W/m2光谱范围:300-3000nm
光合有效辐射400~700nm灵 敏 度:10~50μv/μmol·m-2·s-1

  四、产品尺寸图




  五、产品结构图




  六、上位机软件介绍

  1、PC单机版数据接收、存储、查看、分析软件

  2、支持串口数据接收、处理、展示

  3、支持json字符串、modbus485等通信方式

  4、可自设置存储时间,modbus485采集模式下可自设置采集时间

  5、支持自助增加、删除、修改监测参数的协议、名称、图标等

  6、支持数据后处理功能

  7、支持外置运行javascript脚本

  七、安卓APP介绍

  1、安卓单机版数据接收、存储、查看、分析软件

  2、支持蓝牙数据接收

  3、手机休眠后软件后台接收、处理

  4、json数据自动添加设备,modbus设备支持扫码添加设备

  5、支持历史数据查看、分析、导出表格,支持曲线展示、单数据点查看。

  6、支持数据后处理功能

  7、支持外置运行javascript脚本

  八、云平台介绍

  1、CS架构软件平台,支持手机、PC浏览器直接观测、无需额外安装软件。

  2、支持多帐号、多设备登录

  3、支持实时数据展示与历史数据展示仪表板

  4、云服务器、云数据存储,稳定可靠,易于扩展,负载均衡。

  5、支持短信报警及阈值设置

  6、支持地图显示、查看设备信息。

  7、支持数据曲线分析

  8、支持数据导出表格形式

  9、支持数据转发,HJ-212协议,TCP转发,http协议等。

  10、支持数据后处理功能

  11、支持外置运行javascript脚本
