北斗短报文收发系统

一、北斗短报文收发系统产品简介

北斗短报文收发系统又称便携式气象水文数据北斗传输系统，北斗短报文收发系统是北斗卫星导航系统全球独有的短消息服务功能，用户可通过北斗终端发送短报文，实现无地面网络覆盖区域的双向通信。可用于应急救援、海洋渔业、户外探险、能源电力等领域使用

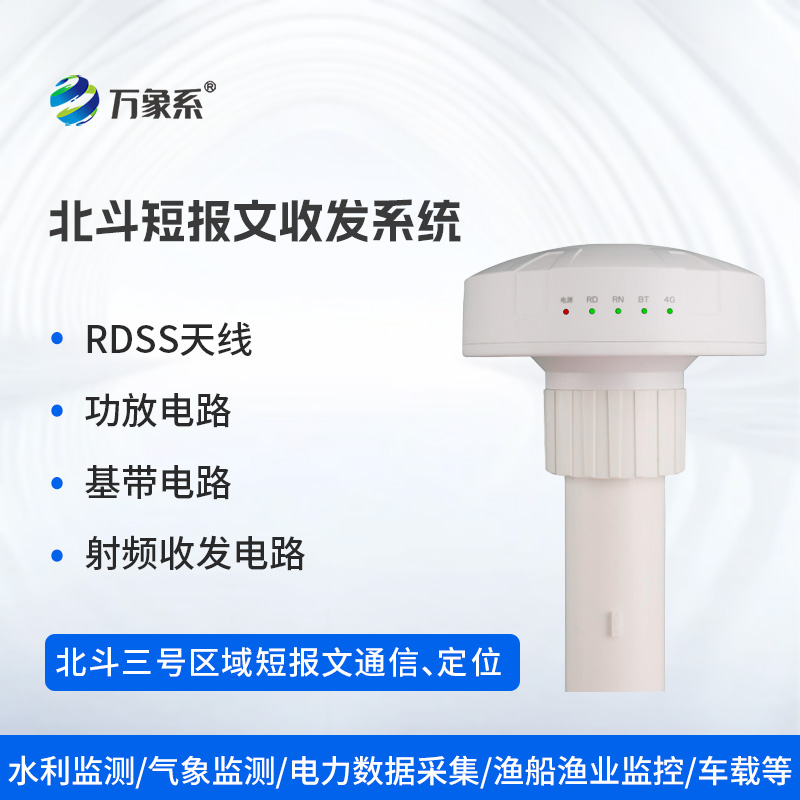

       北斗三号数传终端是一款支持北斗三号区域短报文通信、定位的通用型通信终端（以下简称北斗终端），采用天线主机一体化设计，集成了RDSS天线、射频收发电路、功放电路、基带电路等，集成度高、功耗低，支持北斗RDSS和RNSS，实现RDSS的双向短报文通信、及RNSS的定位和授时功能。通过配置支持RS232、RS485串口等有线通信的数据传输，实现网络数据传输无缝连接；可提供位置服务、数据采集、信息上报等多功能服务；并配有专用的固定结构，安装使用极为方便。

   该终端主要应用于水利监测、气象监测、电力数据采集、渔船渔业监控、车载等行业；为满足野外、沙漠等恶劣环境的使用，北斗终端采用IP67防护等级要求设计。目前已经在公安、特种车辆、水利监测、应急救援系统中得到广泛应用。

二、北斗短报文收发系统技术参数
1.电源：稳压电压DC12，电流3A
2.功率：发送功率36W，待机功率1w
3.标配北斗卡：传输容量260字节，报文服务1年
4.RDSS指标：通讯成功率95%
5.发射频率：Lf0、Lf1、Lf2。
6.信息传输方式：汉字、代码、混编
7.安装角度：天线正垂直朝上，天线正上方无遮挡，避免安装在强磁信号干扰的地方，比如高压电塔，大功率基站等
8.对外数据接口：RS485、RS232
9.可靠性：工作温度-20℃～+70℃，贮存温度-40℃～+85℃，防护能力IP67。

三、线缆说明

四、指示灯说明

五、启动说明
将主机线缆的VCC（12V）（红色）线缆连接外置电源+，GND线缆（黑色）连接外置电源-，5颗指示灯同时亮，设备通过自检，正常开机。
