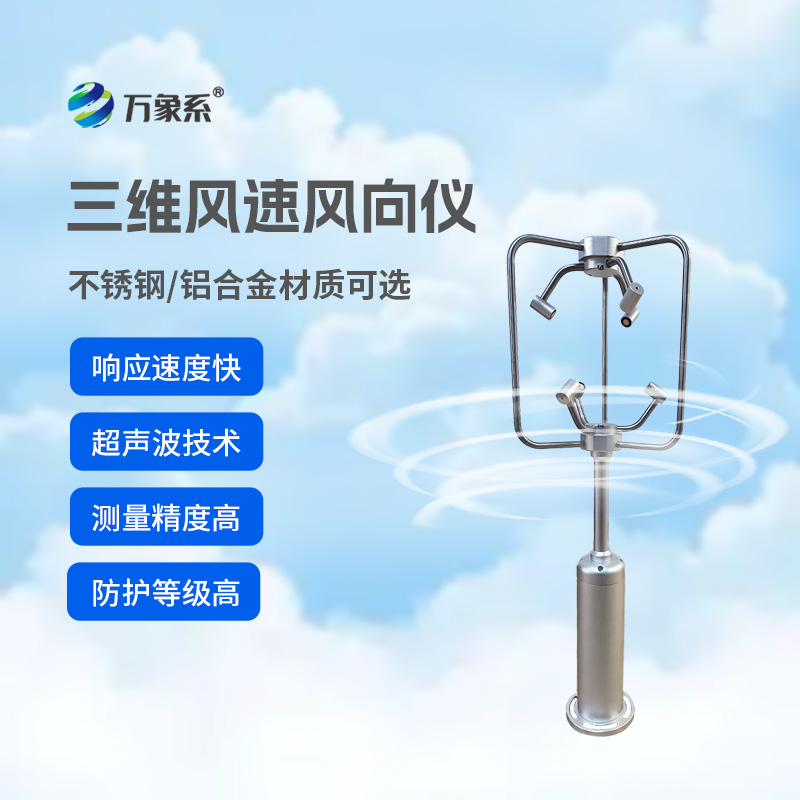

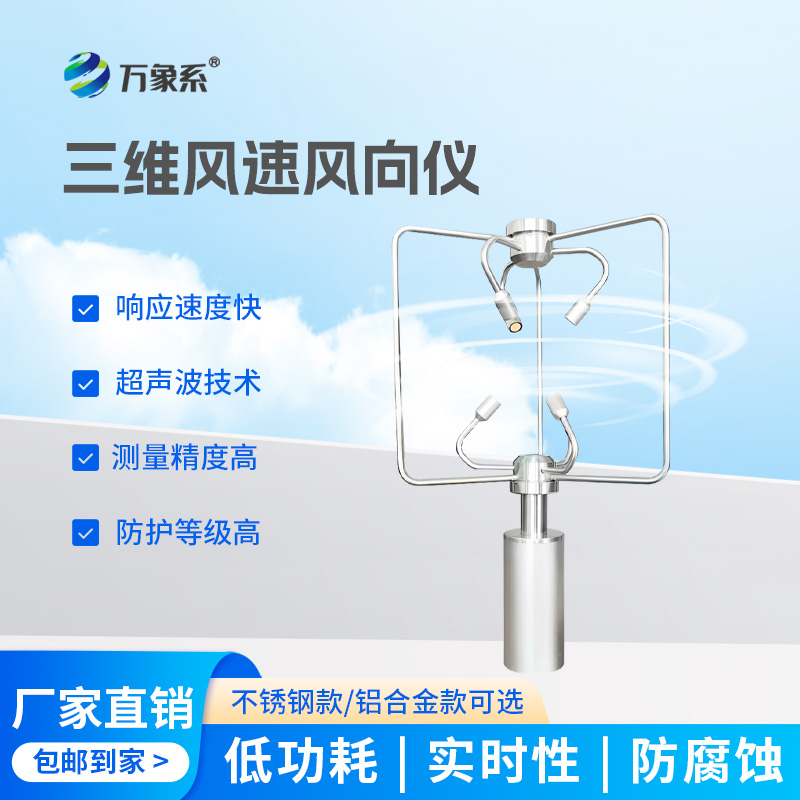

三维风速风向仪

更新时间：2025-10-28

产品型号：WX-SWF1

产品价格：电议

产品品牌：万象系

三维风速风向仪又称三维超声波风速风向仪，铝合金款三维风速仪，三维风速风向仪是一种精准的三维超声波风速风向传感器,可应用于需要精密测量三维风速场合，以及风速流场研究领域使用，适应在各种环境下，全天候的运行，为各领域的气象监测提供可靠数据。

电话：15666889815 QQ：1950883583

相关推荐

产品详情

三维风速风向仪产品介绍

三维超声波风速风向仪采用先进的超声波测量技术，独特的结构设计，大大减小了风阻的影响，提升了测量的精度。全金属材质，没有任何移动部件，坚固耐用，可以同时测量水平和垂直方向的风向，X/Y/Z 轴风速(即U、V、W 矢量输出)。适应在各种环境下，全天候的运行，为各领域的气象监测提供可靠数据。广泛应用于城市环境监测、风力发电、气象监测、桥梁隧道、航海船舶、航空机场等领域。

三维风速风向仪工作原理

三对超声波换能器的距离固定，控制换能器收发电路实现多对换能器依次发出超声波和接收超声波，测量超声波在顺风和逆风中的飞行时间，通过风速与飞行时间的关系得到3个方向上的风速分量，由矢量合成原理得出总的风速值。根据水平面内的风速分量求出水平风向，垂直风速分量求出垂直风向。

三维风速风向仪技术参数

供电电压	DC 9-24V
信号输出	RS485
通讯协议	标准MODBUS协议
波特率	9600 bps
平均功耗	2W
工作温度	-40-80℃
工作湿度	0-100%RH
防护等级	IP66
监测要素	合成风速、水平风向、垂直风向、X/Y/Z轴矢量风速

要素	量程	精度	分辨率
合成风速	0～60m/s	±(0.5+3%FS)	0.01m/s
水平风向	0～359°	±3°	1°
垂直风向	-90～90°	±3°	1°
X轴风速	-60～60m/s	±(0.5+3%FS)	0.01m/s
Y轴风速	-60～60m/s	±(0.5+3%FS)	0.01m/s
Z轴风速	-60～60m/s	±(0.5+3%FS)	0.01m/s
